البوابات الترنستايل او بوابات مرور الافراد تعتبر اجهزه تحكم في الدخول و الخروج تُستخدم لتنظيم مرور الأفراد وتعزيز الأمان في المنشآت. تتحكم هذه البوابات بمرور شخص واحد فقط في كل مرة بعد التحقق من الصلاحية (بالكارت، بصمة، رمز، الوجه، QR code)، مما يمنع دخول غير المصرح لهم. تشمل الأنواع الرئيسية: البوابات المتأرجحة (Swing)، وحواجز الفلاب المنزلقة (Flap Barrier)، والبــــــــــــوابات كاملة الارتفاع (Full Height)، والبــــــــوابات ثلاثية الأذرع (Tripod). يختلف كل نوع فيما بينه من حيث طريقة العمل والأداء والميزات والعيوب والتركيب الداخلي لتلبية احتياجات

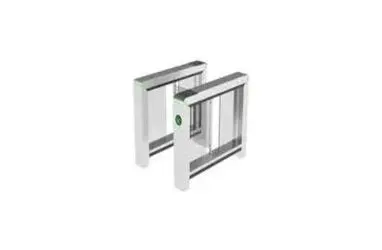

تتألف هذه البوابات من لوحين دوارين يتم تحريكهما بمحرك كهربائي يسمح بعبور شخص واحد عند تقديم إذن صالح. تستخدم محركًا كهربائيًا بدون فرشة مع حساسات هول لتحديد موقع وزاوية الأذرع عند قبول بطاقة أو بصمة، يدور اللوح بحوالي 90°، ويسمح بالمرور، ثم يعود تلقائيًا إلى وضع القفل بعد انتهاء العبور أو نفاد الوقت
تدعم هذه البوابات مرورًا متوسطًا إلى مرتفعًا من الأفراد بانسيابية عالية وقليل من الضوضاء. توفر عرض ممر كبير قابل للتعديل (حوالي 0.55–1 م قياسيًا، وقد يصل إلى ~1.5 م في بعض النماذج) مما يسهل مرور ذوي الاحتياجات الخاصة وحمل الأمتعة الخفيفة. تناسب هذه البوابات الأماكن ذات التدفق المنتظم (مثل مداخل المولات والأبنية المكتبية)، حيث تسمح بعبور سريع وآمن للأفراد
تصميم أنيق ومرن توافق عالي: إمكانية دمج تقنيات مختلفة (بطاقات، بصمة، أو التعرف على الوجه، QR Code) إمكانية التوسع: يمكن ربط عدة بوابات سوينج معًا عبر نظام تحكم مركزي (اتصال RS485) لزيادة السعة بسهولة تشغيل هادئ عبور مرن: يسمح بمرور الأفراد مع ذوي الاحتياجات الخاصة والأمتعة الصغيرة بفضل العرض الكبير للممر
تكلفة مرتفعة: تكلفة التصنيع والتركيب أعلى مقارنة بالأنواع البسيطة، خاصة للنسخ واسعة الممر الاستخدام الداخلي: بعض الطرازات تفتقر للحماية الكاملة ضد الماء والغبار، لذا يفضل استخدامها في الأماكن الداخلية تحمل منخفض للقوة: في حال محاولة عبور قسري، قد تتعرض الأذرع للضرر إذا لم تكن مصممة بتحكم جيد.
يحتوي النظام على محرك كهربائي بدون فرش مع ثلاث حساسات هول لتحسين دقة الحركة. وتعتمد لوحة التحكم الإلكترونية على إشارات الاستشعار ووحدة قراءة الصلاحيات. كما يضاف مخمد هيدروليكي لامتصاص الصدمات وضمان حركة سلسة أثناء فتح وإغلاق الأذرع. تضم البوابة أيضًا حساسات ضوئية تتحقق من مرور شخص واحد فقط في كل مرة.

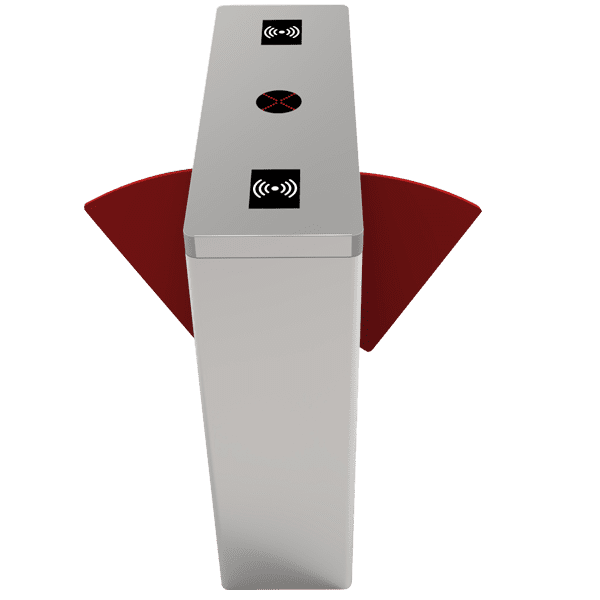

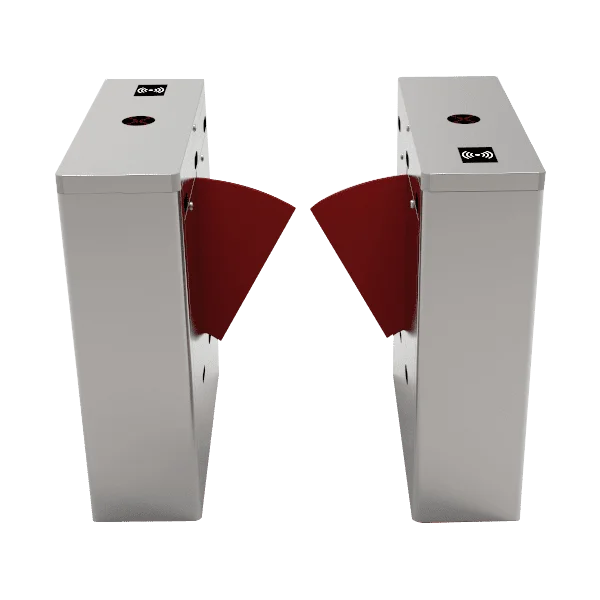

تتكوَّن من صندوقين مزدوجين يضم كل منهما لوحًا شفافًا (أكريليك أو زجاج مقوّى). عند الإغلاق، تلتصق الألواح إسفينًا لتشكيل حاجز. وعند تقديم إذن دخول صالح (بطاقة أو رمز)، تنزلق الألواح إلى الداخل تلقائيًا للسماح بمرور شخص واحد:ثم تعود لتغلق الممر بعد انتهاء العبور. تعتمد على حساسات بالأشعة تحت الحمراء لضمان مرور شخص واحد فقط في كل مرة
تتميز بسرعة استجابة عالية؛ فاللوحات المنزلقة تفتح وتغلق خلال ثوانٍ معدودة، مما يسمح بعبور سريع للأفراد. تصميمها النحيف يجعلها ملائمة للأماكن ذات التدفق المتوسط إلى العالي. كما تدعم التشغيل ثنائي الاتجاه بأداء سلس، وهي شائعة في المداخل الحديثة للشركات والمولات والمؤسسات ذات الحركة المستمرة
منع التسلل: حساسات مدمجة تضمن مرور شخص واحد فقط وتنبه عند المحاولات غير المصرح بها أمان الطوارئ: تفتح الألواح أوتوماتيكيًا عند انقطاع الكهرباء لتأمين ممر الطوارئ تكامل عالي: تتوافق مع أنظمة التحكم (بطاقات، بصمة، التعرف على الوجه) ومع أنظمة الإنذار (من خلال وصلات جافة) سلامة شخصية: مستشعرات الاصطدام توقف الألواح عند وجود عائق لتحمي المارة. تشغيل سلس وتنبيهات: حركة الألواح سريعة وثنائية الاتجاه، وتتضمن تنبيهات صوتية ومرئية في حال محاولة عبور قسري
التكلفة العالية: تعقيد الآليات وزيادة مكونات التحكم تجعلها أغلى مقارنة بالأنواع الكلاسيكية: مقاومة بيئية محدودة: ليست مصممة للاستخدام الخارجي القاسي (قد تتأثر بالغبار والرطوبة)شكل بسيط: ارتفاعها منخفض نسبيًا متانة محدودة: الألواح خفيفة نسبيًا ويمكن أن تتضرر إذا حاول شخص العبور بعنف (أقل صلابة من أبواب الترايبود)
تعتمد على محرك خطي دقيق لتحريك اللوحين بناءً على الأوامر الكهربائية . وتضم وحدة إلكترونية متقدمة بعدد من الحساسات (IR ومغناطيسية وأحيانًا فوق صوتية) لمراقبة تدفق الأشخاص وضبط حركة الألواح. كما تتضمن دوائر ذكية تُوقف المحرك تلقائيًا عند رصد جسم أو في حالة عبور مكتمل، وتتحكم في إغلاق الألواح من جديد

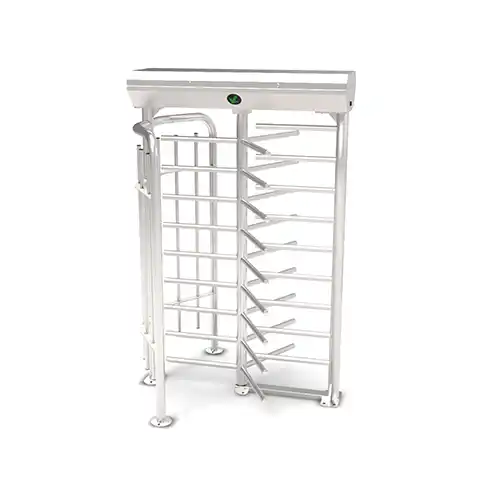

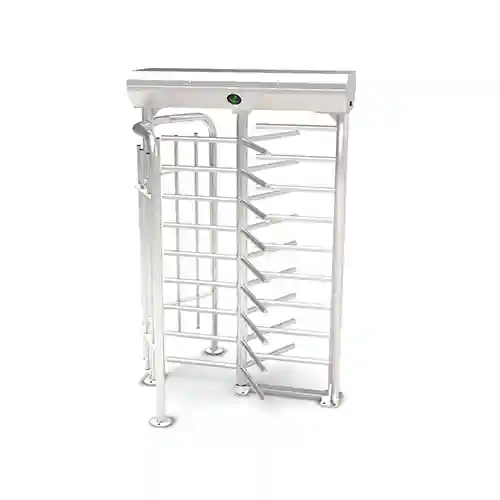

هي بوابات دوارة تمتد من الأرض إلى مستوى أعلى الرأس تقريبًا. تتألف من قضبان دوّارة صلبة تحيط بخروج الممر بالكامل، وتفتح بالدوران في اتجاه واحد لشخص واحد عند منح الإذن. الهدف الأساسي هو السماح بدخول فرد واحد فقط في الممر وتقييد محاولة دخول آخر حتى ينتهي المرور الأول، مما يجعل اختراق النظام أو التسلق فوق الحواجز شبه مستحيل
تصنف هذه البوابات للأماكن عالية الأمان (سجون، منشآت عسكرية، مصانع، ملاعب)، حيث توفر حماية قصوى ضد التسلل. تصميمها المغلق يمنع الدخول المزدوج أو التسلق، لكنها تقدم سرعة مرور أبطأ نسبيًا. يصل معدل العبور المعتاد إلى حوالى 20 شخصًا في الدقيقة في الظروف العادية. وعادةً ما تكون مناسبة للمشاة البالغين فقط؛ لا يسمح بمرور الكراسي المتحركة أو العربات الكبيرة دون بوابة مساعدة خاصة
أمان مرتفع: الهيكل المغلق بالكامل يمنع محاولات التسلق أو الدخول المزدوج، مما يجعلها مثالية للأماكن الحساسة مواد متينة: تصنع من فولاذ عالي الجودة مقاوم للصدأ (فئة 304/316) لصلابة قصوى وعمر افتراضي طويل مرونة التحكم: يمكن دمجها مع وسائل تحكم متعددة (زر، بطاقة، التعرف على الوجه، QR Code، بصمه الاصبع) ملائمة للظروف الخارجية: مصممة لتحمل الظروف القاسية (رياح، أمطار، غبار، حرارة) دون تأثر
عرض ضيق: مما يقتصر الاستخدام على المشاة فقط سرعة مرور منخفضة مقارنه بالانواع الاخري حجم ضخم: الهيكل الكبير يتطلب مساحة واسعة للتركيب تكلفة مرتفعة: سعرها أعلى بكثير مقارنة بالأنواع الأصغر بسبب حجمها وتعقيدها
تتكون من هيكل فولازي متين و ميكازم داخلي يتكون من مجموعه من solonides و السوست و الحساسات لمراقبه حركه الازرع لضمان إعادة القفل أوتوماتيكيًا بعد كل عبور (وظيفة إعادة التشغيل)، ولوحة إلكترونية متقدمة للتكامل مع أنظمة الأمان الخارجية

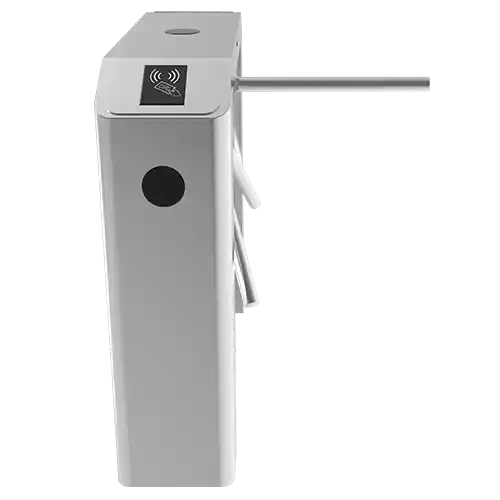

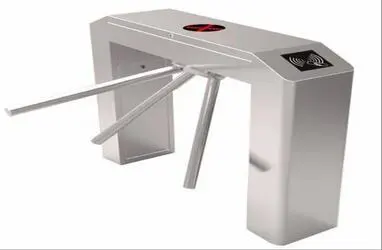

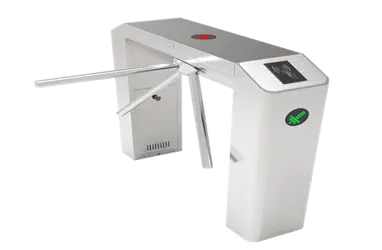

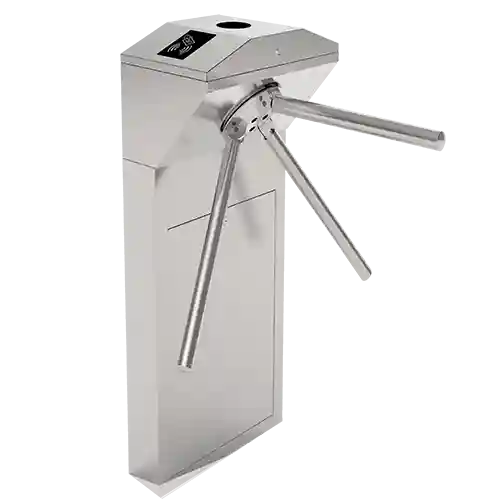

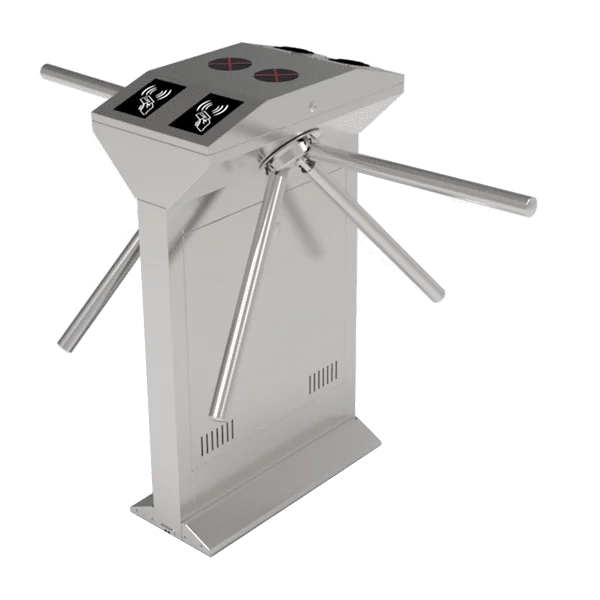

تتكون من ثلاثة أذرع دوّارة على مستوى الخصر تشكل هيكلًا مثلثيًا (Tripod). يسمح هذا التصميم بمرور شخص واحد فقط عند تحرر ذراع واحد يسدّ الممر بشكل مؤقت. عند إشارة الدخول الصحيحة (بطاقة أو بصمة)، يرفع الذراع الأمامي ويدور 120° لتمكين عبور شخص واحد، ثم يُعاد تثبيت الذراع ليغلق الممر. يحظى النظام بآلية مضادة للتسلل (anti-sneak) تمنع الدوران العكسي للذراع من الاتجاه المقابل، ويتميز بهيكل فولاذي متين
يستخدم على نطاق واسع في مترو الأنفاق والمحطات والمصانع لتنظيم صفوف المارة، إذ يمكنه التعامل مع تدفق يتراوح بين 20 و30 شخصًا في الدقيقة. يتمتع هذا النوع بمستوى عالٍ من الموثوقية وسهولة الصيانة، وغالبًا ما يدعم العمل ثنائي الاتجاه (دخول وخروج). يمكن ربطه بأنظمة تحكم مختلفة (بطاقات، بصمة، التعرف على الوجه)، مما يجعله عمليًا في البيئات الشائعة. تشمل بعض الطرز وظيفة فتح ذراع تلقائي عند انقطاع التيار لضمان إخلاء آمن
حل عملي واقتصادي لتنظيم مرور الأفراد بتكلفة منخفضة نسبيًا. هيكل فولاذي متين سهل الدمج مع أنظمة الوصول (قارئ بطاقات، قارئ بصمة، التعرف على الوجه، QR Code). واجهة طوارئ لخفض الأذرع أوتوماتيكيًا عند انقطاع التيار (ضمان إخلاء آمن).
نصف ارتفاع: يمكن للأشخاص تجاوز الذراع بالقفز أو التحايل، مما يجعله غير مناسب للمناطق ذات الأمان العالي. محدودية الاستخدام: عرض الممر يصلح للمشاة فقط ولا يناسب الكراسي المتحركة أو العربات الكبيرة دون بوابات خاصة. تصميم بسيط: مظهره العملي المعتاد قد لا يناسب التطبيقات الراقية مقارنة بالأنواع الشفافة أو العالية.
يشمل نظام قفل ميكانيكي مع نظام كهرومغناطيسي للتحكم في إغلاق وفتح الأذرع. تحتوي اللوحة الإلكترونية على متحكم دقيق (ARM) للتحكم بالعمليات، وحساسات تكتشف دوران الذراع أو وجود الأفراد. الهيكل فولاذي مقاوم للتآكل
بوابات الترايبود تحتوي على ثلاثة أذرع ميكانيكية تسمح بمرور فرد واحد فقط في كل مرة، وتتميز ببساطة التركيب وانخفاض التكلفة. أما بوابات الفلاب باريير فهي أكثر تطورًا، تعتمد على أجنحة منزلقة تفتح إلكترونيًا وتوفر سرعة أعلى في الأداء ومظهرًا عصريًا
هل يمكن استخدام البوابات في الأماكن المفتوحة؟ نعم، يُفضل استخدام بوابات Full Height Turnstile في الأماكن المفتوحة مثل الملاعب والمصانع، نظرًا لقدرتها على تحمل الظروف الجوية القاسية بفضل هيكلها المعدني القوي
بالفعل، تُعتبر بوابات Swing Gate هي الأنسب لذوي الاحتياجات الخاصة بسبب عرض الممر وسهولة فتح الذراع بطريقة مرنة تسمح بمرور الكراسي المتحركة والعربات.
نعم، يمكن دمج جميع أنواع بوابات الترنستايل مع أنظمة الحضور والانصراف، مما يسمح بتسجيل وقت الدخول والخروج وتحليل البيانات من خلال سوفت وير مخصص
تدعم البوابات عدة وسائل تحقق مثل: البطاقات الممغنطة (RFID)، بصمة الإصبع، التعرف على الوجه، وQR Code. ويمكن أيضًا الجمع بين أكثر من وسيلة للتحقق لزيادة مستوى الأمان
بعض الطرازات تحتوي على بطارية احتياطية تتيح لها العمل بشكل مؤقت أثناء انقطاع التيار. كما يمكن برمجتها لتفتح تلقائيًا في حالات الطوارئ أو الحريق.
نعم، يُوصى بعمل صيانة دورية كل 3 إلى 6 أشهر لفحص المحركات، الحساسات، وبرمجة النظام لضمان الأداء الأمثل وتقليل الأعطال.
تختلف السرعة حسب نوع البوابةو والطريقه المستخدمه في فتح البوابه حيث ان طريقه فتح البوابه بالكارت اسرع من التعرف على بصمه الاصبع لكن في المتوسط تصل بوابات الفلاب باريير إلى عبور 30-40 شخصًا في الدقيقة، بينما الترايبود حوالي 20-25 شخصًا في الدقيقة، والسوينج حوالي 25-30 شخصًا في الدقيقة.
نعم يمكن للبوابات الترنستايل التكامل مع الانظمه الاخري كأنظمه الحضور و الانصراف و انظمه الطوارئ كأنظمه انذار الحريق
